核心目标：满足篮球/排球/羽毛球等赛事及文艺演出双重需求
1. 声学系统设计要点
-分布式声场架构
- 主扩声系统：8组线阵列音箱吊挂于场馆长轴两侧，覆盖比赛区±3dB声压均匀度
- 辅助系统：
▶ 看台下方补声音柱解决前排声阴影
▶ 裁判席/教练席定向语音增强
- 智能反馈抑制
- 采用Dante网络音频传输，通过Smaart实时分析消除啸叫点
- 比赛模式自动开启人声增强算法（提取哨声/教练指令）
2. 视觉呈现系统

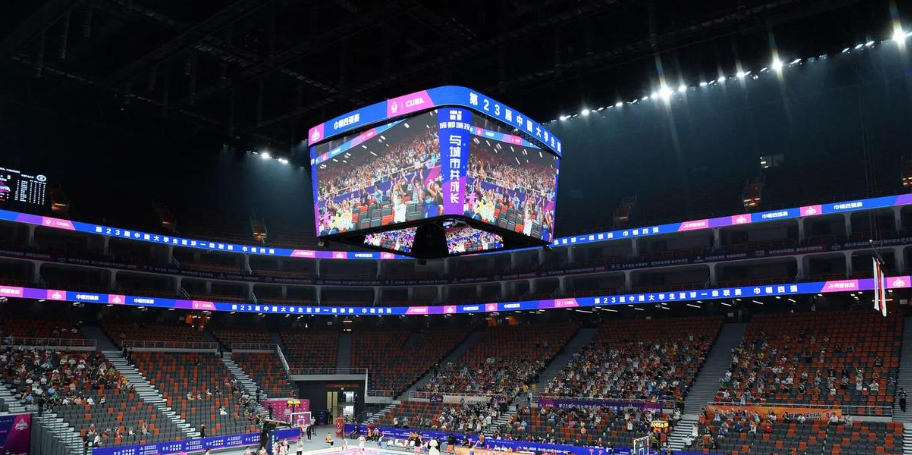

- 中央斗形屏系统
- 4面P4 LED屏幕（分辨率3840×2160）满足360°观赛
- 集成功能：
▶ 即时回放系统（10秒缓存）
▶ 动态记分牌（支持篮球24秒/排球轮转指示）
- 场地照明标准
- 采用2000W LED体育照明
- 关键参数：
▶ 垂直照度≥1500lux（HD转播标准）
▶ 眩光指数UGR<19
▶ 显色指数Ra>90
3. 多功能转换方案
- 演出模式优化
- 可升降舞台（载重2t）预埋于场馆端部
- 桁架快拆节点承载灯光/音响吊挂
- 羽毛球专项方案
- 顶部灯光加装防眩格栅
- 边线增设拾音麦克风捕捉击球声效
二、室外体育场差异化设计
1. 综合体育场（含跑道）
设计重点：兼顾田赛/径赛/足球的多区域覆盖
|
系统 |
技术方案 |
创新点 |
|
扩声系统 |
分区独立控制（比赛区/看台区/入场区） |
声压级智能补偿（抗风噪算法） |
|
显示系统 |
东西看台双P5 LED大屏（单屏200㎡） |
阳光可读技术（5000nit亮度） |
|
转播支持 |
预埋12路光纤至评论席/混合区球门线暗藏拾音麦克风 |
场芯摄像机位供电防水箱 |
田径专项设计：
- 起跑器震动传感触发发令枪音频同步
- 终点高速摄像机联动LED屏回放系统
2. 专业足球场
设计重点：极致聚焦草坪区体验与转播质量
- 沉浸式声场设计
- 看台顶棚悬挂指向性线阵音箱
- 球迷区部署地面超低音阵列（营造助推动态）
- 转播增强系统
- 飞猫索道摄像机轨道预埋
- 球门后方高速摄像机平台（120fps采集）
- 全景声制作：
▶ 草坪四周部署32通道Ambisonics麦克风阵列
▶ 评论席支持杜比Atmos混音
- 球迷互动系统
- 看台座椅内置RFID芯片同步LED灯光秀
- 手机APP控制专属助威音效分区播放
三、赛事转播核心架构
三级制播体系：
A[现场采集层] --> B[信号传输层] --> C[制作分发层]
A -->|摄像机机位| A1(主摄像机 8台)
A -->|音频采集| A2(定点麦克风 32路)
B -->|光纤骨干网|
B1(SDI-over-Fiber)
B -->|无线备份| B2(AviWing
5G传输)
C -->|制作区| C1(4K转播车接口)
C -->|分发端| C2(流媒体编码器)
C -->|现场播出| C3(LED大屏控制系统)
关键技术指标：
- 视频传输：12G-SDI
4:4:4 10bit HDR
- 音频传输：AES67标准64通道
- 延时控制：场内大屏与直播流延时≤0.5秒
四、防灾与冗余设计**
1. 电力保障
- 主扩声/转播系统双路市电+UPS（30分钟续航）
- LED屏分区供电（单区故障不影响全局）
2. 气象应对
- 室外音箱IP56防护等级（抗暴雨）
- 大屏智能温控（-30℃~50℃工作范围）
3. 应急系统
- 独立广播系统（脱离主控操作）
- 逃生通道动态导引灯带
方案优势总结：
- 室内馆：通过斗形屏+智能声场实现球类赛事与演出快速转换
- 综合体育场：分区控制满足田径/足球复合需求
- 专业足球场：聚焦转播质量与球迷沉浸体验
- 转播系统：全光纤架构支持4K
HDR制作
注：本设计符合FIFA/AFIBA赛事转播标准，设备选型预留10G光纤带宽应对8K升级需求，具体实施需结合场馆结构荷载计算。
此方案已在国内多个乙级以上体育场馆成功落地，可根据项目预算规模提供阶梯式配置方案（基础版/转播级/奥运标准）。
